Condición del fluido
Homogeneidad, viscosidad, temperatura, presión, densidad y presencia de sólidos.
LARQUIN / SAMPLING SYSTEMS
Muestreo que representa la operación.
Diseñamos sistemas manuales, automáticos e isocinéticos para que la muestra que llega al análisis conserve la realidad del proceso.
Explorar soluciones ↓316Stainless steel
wetted parts
wetted parts
REPRESENTATIVIDAD DEL DATO
La calidad del análisis empieza en el punto de muestreo.
La selección correcta no depende solo del equipo. Debe responder a la homogeneidad del fluido, caudal, presión, viscosidad, temperatura, sólidos presentes, composición química y facilidades disponibles en la planta.
LARQUIN integra ingeniería de aplicación, selección de sonda, control de volumen, mezcla y automatización para construir una solución que se pueda operar, verificar y mantener.
01Manual
Sonda LQ-PML
Muestreo manual preciso para tuberías, tanques y recipientes cuando el operador necesita control directo sobre la extracción.Ver configuración ↗
02Automático
Serie LQ-ISO
Sistemas isocinéticos para obtener muestras representativas, repetibles y ajustables en líneas de proceso.Ver configuración ↗
03Cabeza de pozo
WellHead AutoSampler

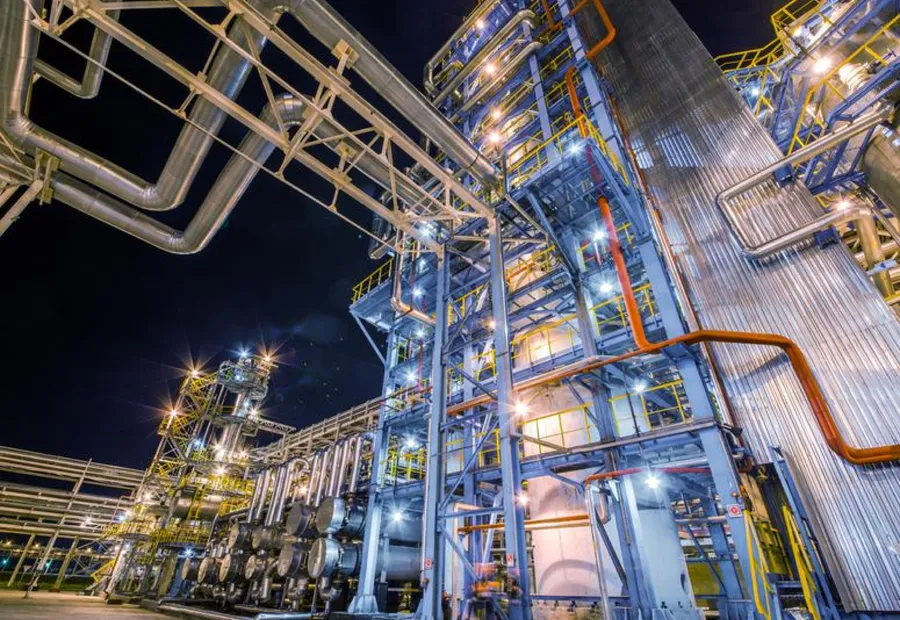

Arquitectura de muestreo continuo para comparar el comportamiento real del pozo y reducir la incertidumbre del BSW.Ver configuración ↗AUTOMATIC ISOKINETIC SAMPLING
Serie LQ-ISO: repetibilidad para procesos exigentes.
Tres configuraciones para adaptarse a la línea, el punto de instalación y el comportamiento del fluido. La serie está preparada para integrarse en tuberías, tanques y recipientes de proceso.
LQ-ISO-SPMuestreo isocinético de un solo punto para líneas de proceso.
LQ-ISO-MPMuestreo multipunto para capturar mejor la variación de la sección.

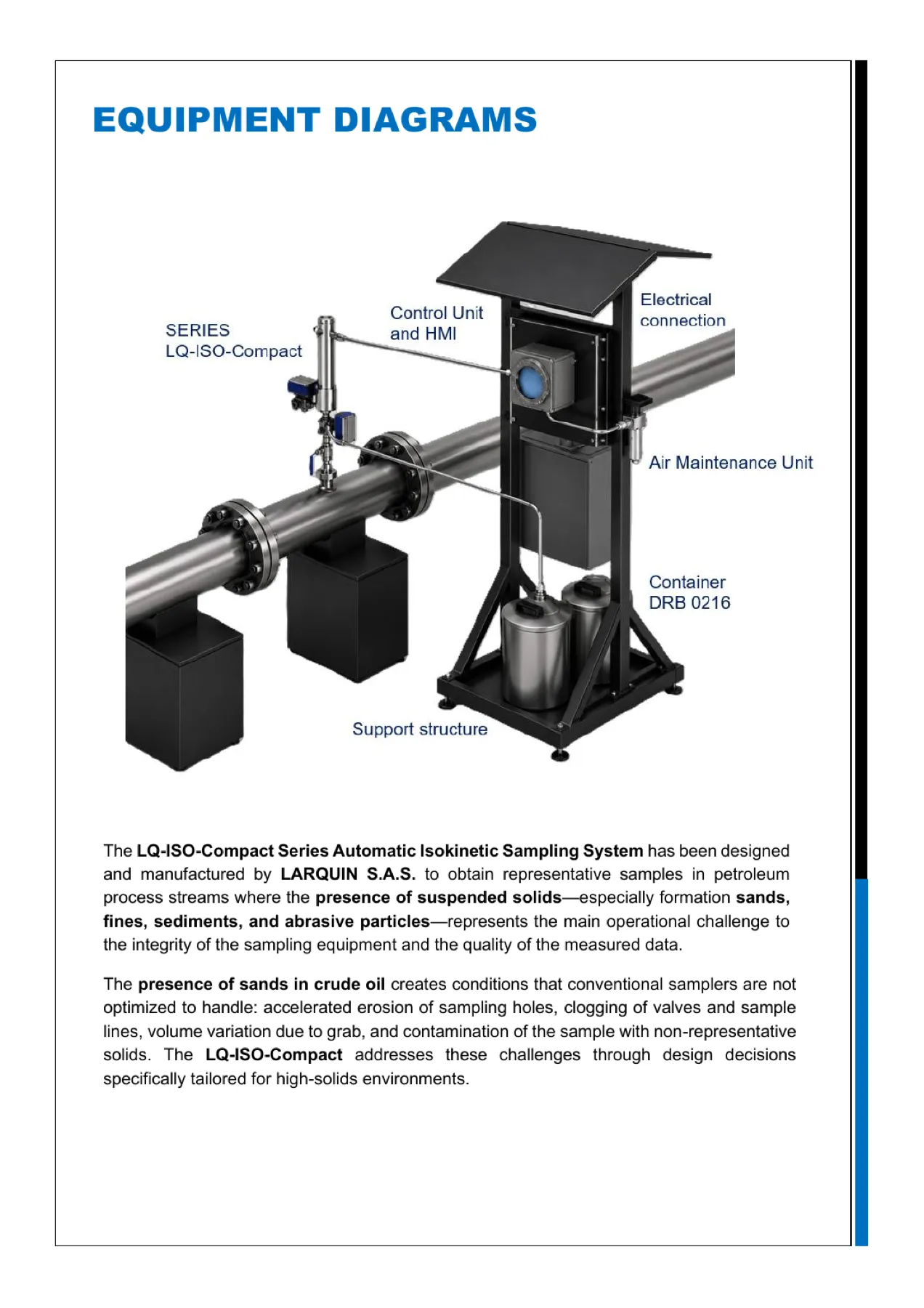

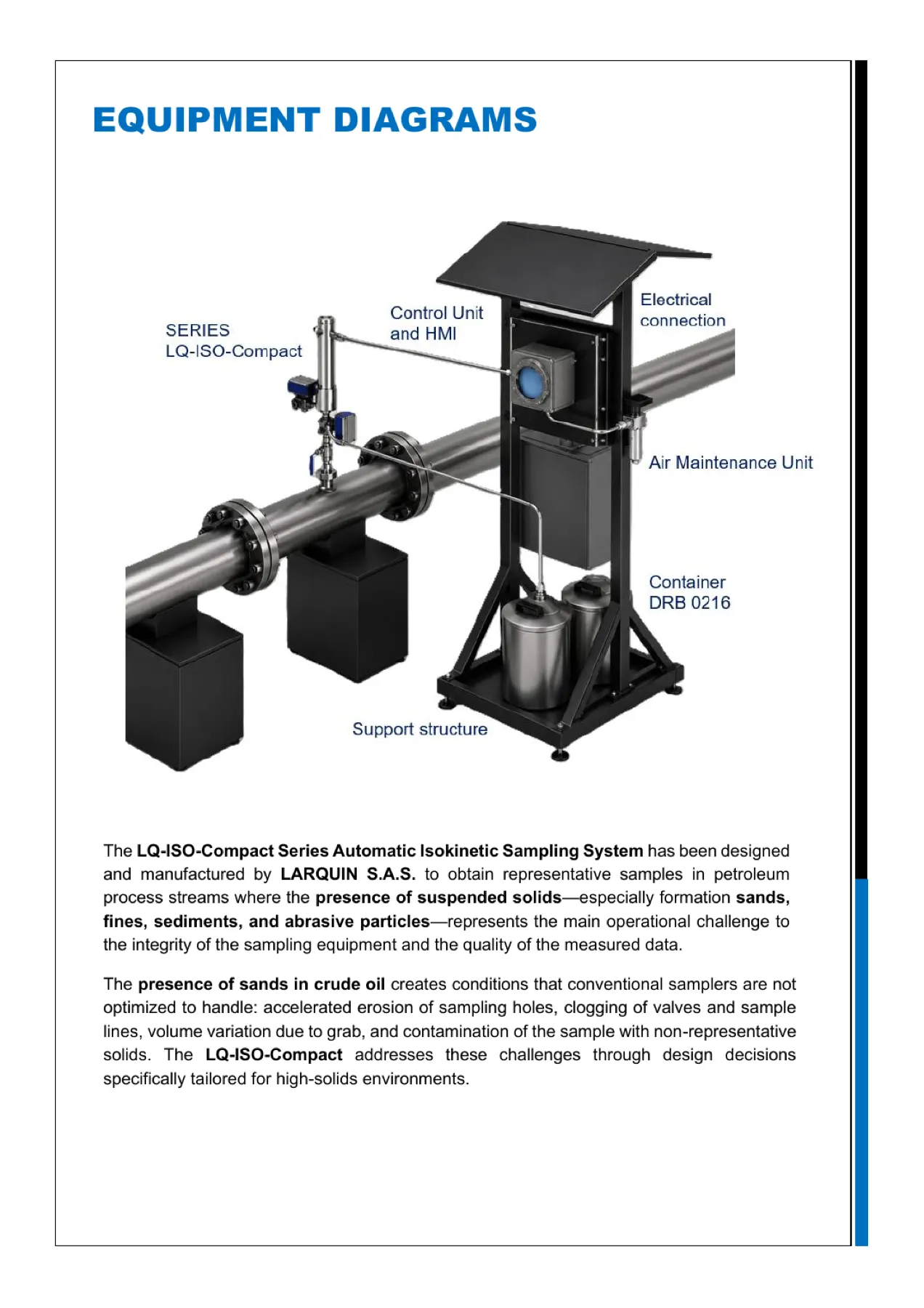

LQ-ISO-CompactFormato compacto desarrollado para corrientes con arenas, finos y sólidos suspendidos.
FluidosCrudo, refinados, condensados y agua
Partes húmedasAcero inoxidable 316, Viton® y PTFE
PresiónANSI 150 / 300 según configuración
Volumen1 a 10 cc ajustable en sitio
Temperatura80 a 150 °F
ViscosidadHasta 1000 cP
Densidad12 a 56 °API
GuíaAPI MPMS Chapter 8.2
En corrientes con arena, finos o sedimentos, la versión Compact ayuda a reducir riesgos de erosión, obstrucción y variación de volumen asociados al muestreo puntual.
01Control localHMI y programación de ciclos
02Volumen ajustableVerificación de muestra en sitio

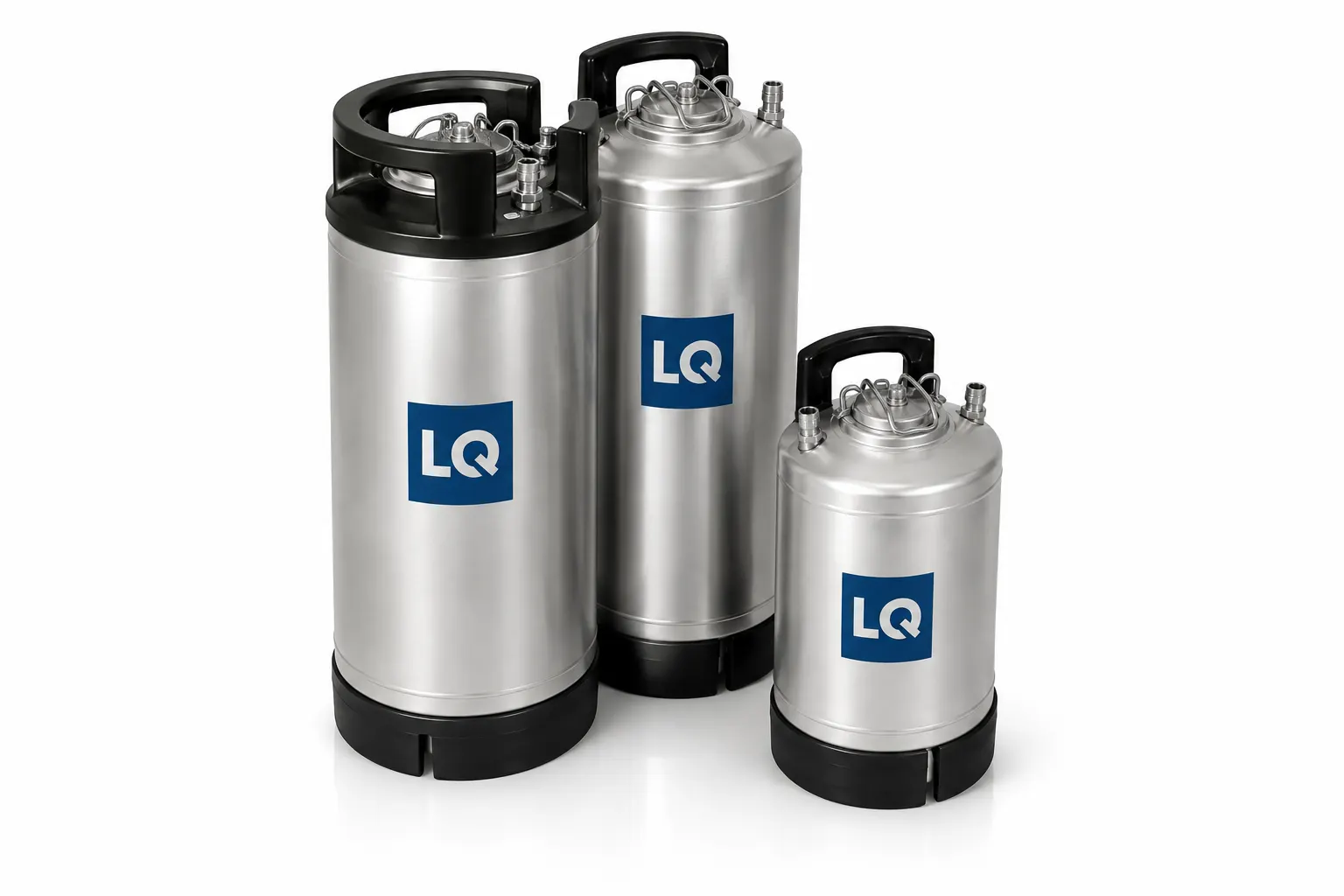

03Contenedores DRB 0216Capacidad nominal de 10 L
MANUAL SAMPLING PROBE
LQ-PML: control directo sobre la extracción.
Sonda manual para aplicaciones industriales que requieren una toma precisa en tuberías, tanques o recipientes. Su construcción en acero inoxidable 316 aporta resistencia a la corrosión y facilita una solución durable para control de calidad, análisis de fluidos y monitoreo de proceso.
Conexiones1”, 2”, 3” y 4” RF / RTJ
RatingANSI 150, 300, 600, 900 y 1500
Sonda¾” SCH 160 o ½” SCH 80
MaterialAcero inoxidable 316
VálvulaDBB / Double Block & Bleed
Entrada inclinadaOpción de muestreo a 45°

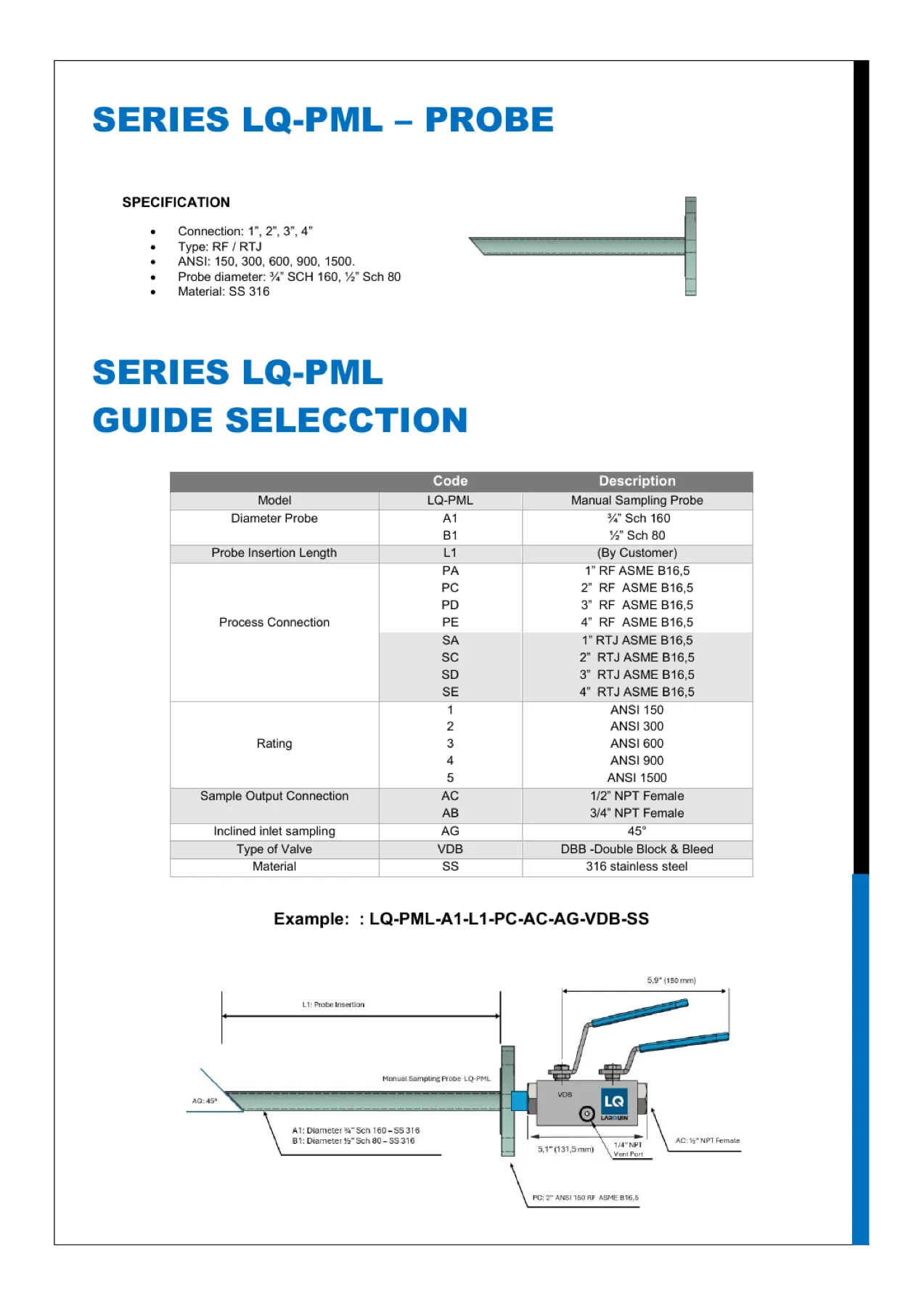

Guía de selección LQ-PML

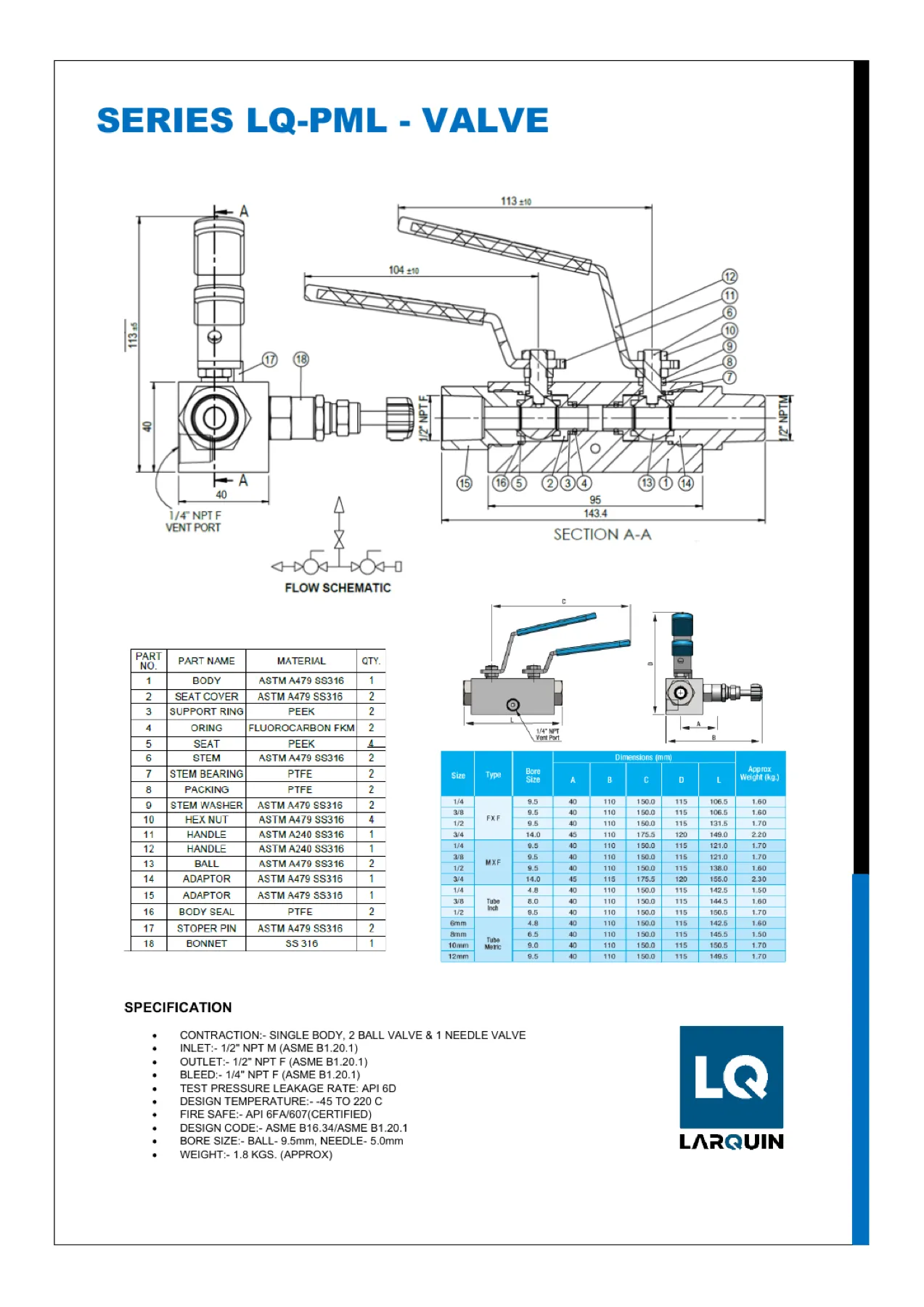

Componentes y construcción
Válvula DBB, venteo y conexiones para una extracción controlada.CRITERIOS DE SELECCIÓN
La solución correcta se diseña con el proceso al frente.
Antes de definir una sonda o un automatismo, revisamos las condiciones que pueden alterar la representatividad de la muestra.
Punto de instalación
Diámetro de línea, conexión disponible, tramo recto y facilidad de acceso.
Objetivo de la muestra
Control de calidad, custodia, seguimiento de producción o análisis de laboratorio.
Operación disponible
Aire de instrumentación, energía, controlador, volumen y frecuencia de muestreo.

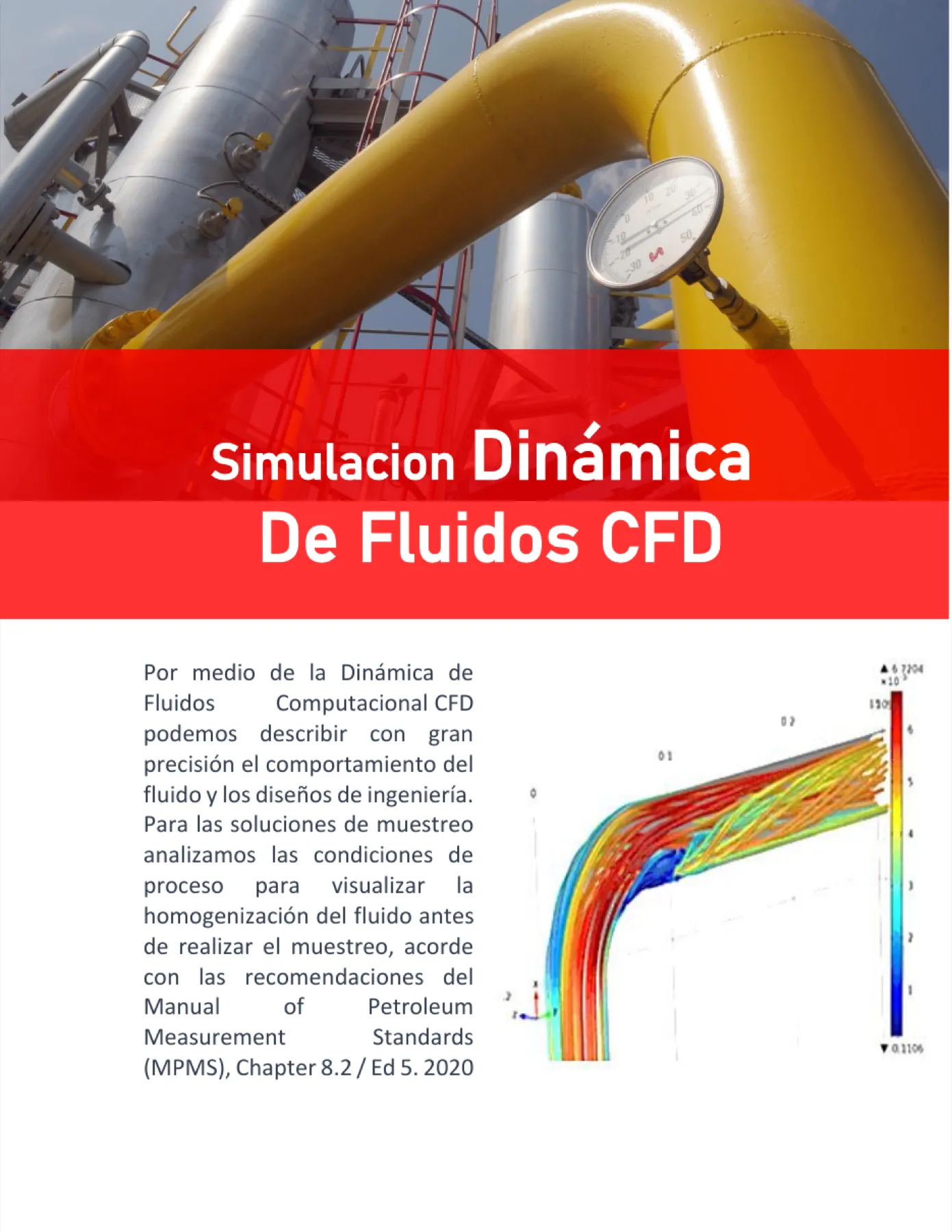

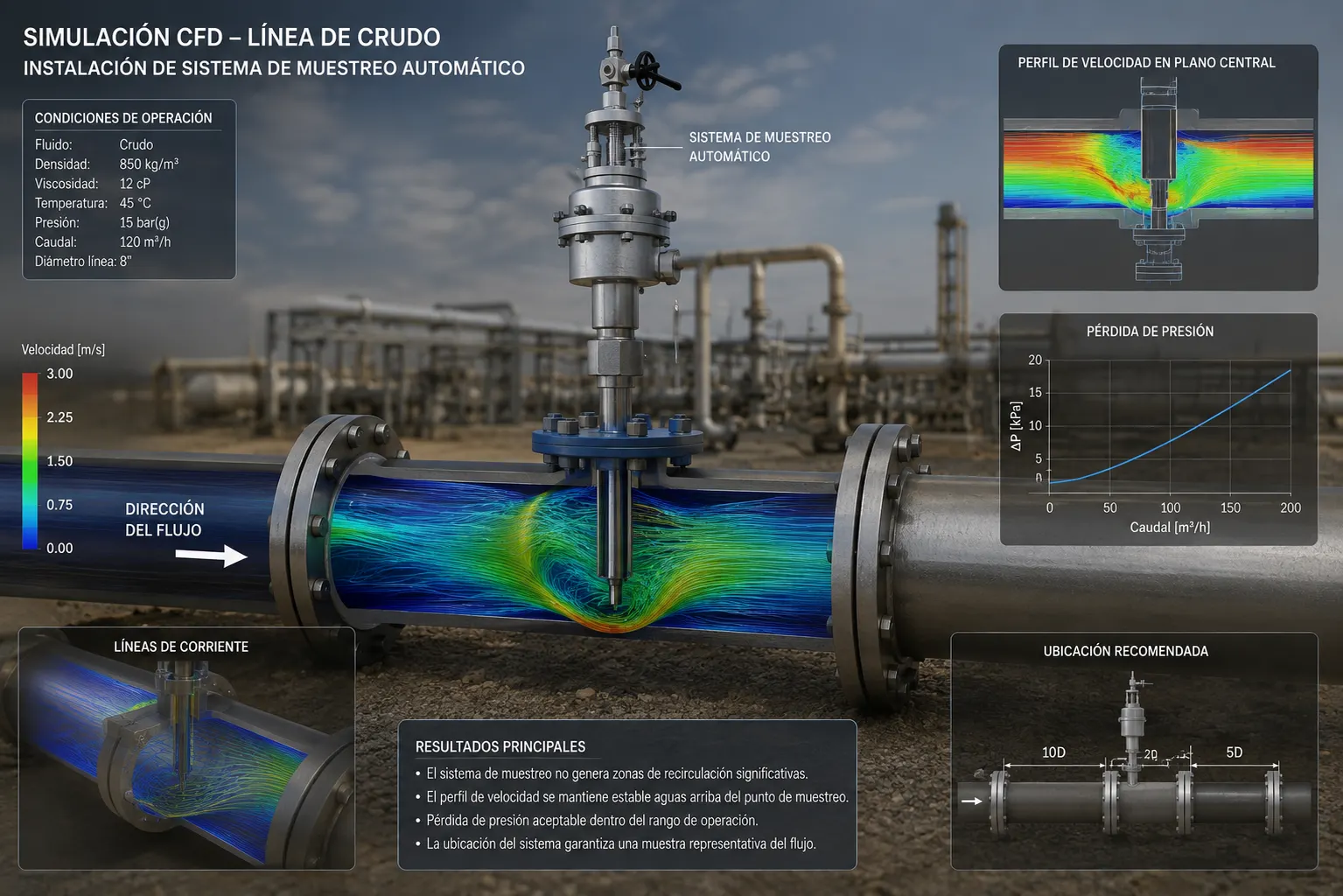

CFD + HOMOGENIZACIÓN
Ver el comportamiento del fluido antes de instalar.
Mediante CFD analizamos la homogeneización del fluido y la influencia de la geometría antes de realizar el muestreo. Cuando hace falta, desarrollamos spools de mezcla o mezcladores estáticos para obtener una condición más representativa con la menor pérdida de carga posible.
VelocidadPresiónTurbulenciaFases y sólidos
Simulación dinámica de fluidos / CFD

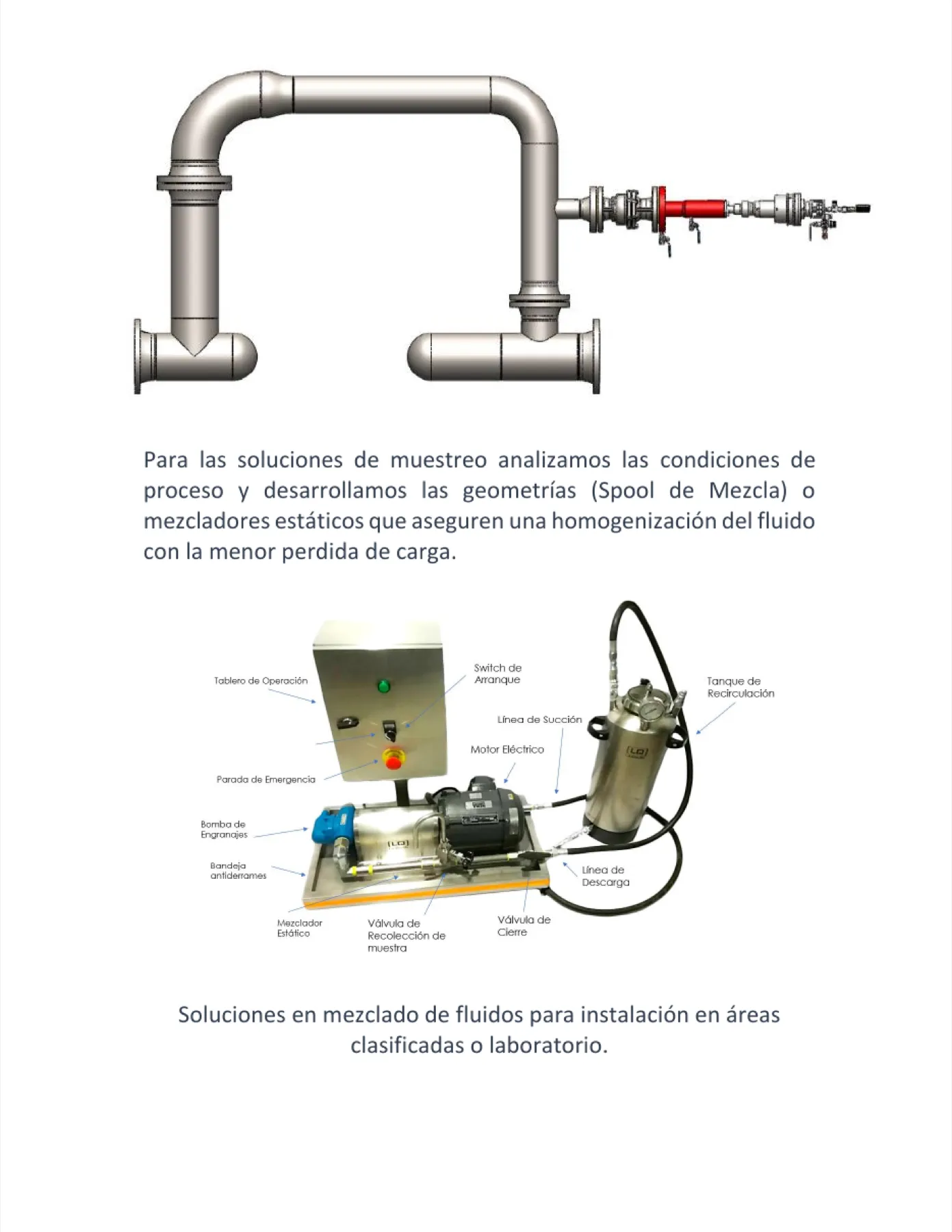

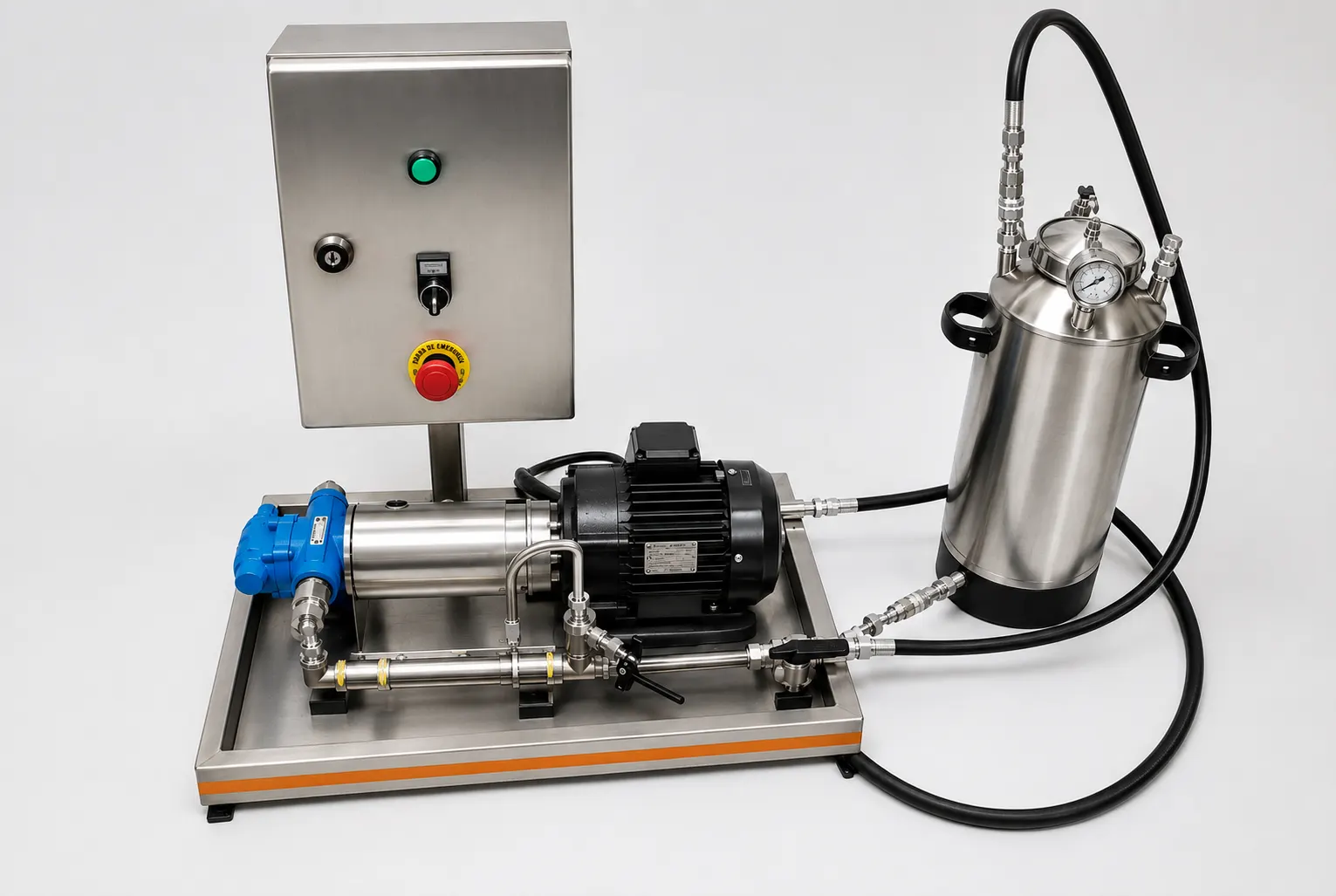

MEZCLA Y RECIRCULACIÓN
Una muestra confiable también depende de cómo se mueve el fluido.
Diseñamos soluciones de mezcla y recirculación para instalaciones en áreas clasificadas o laboratorio, con el objetivo de reducir segregación y mejorar la consistencia del muestreo.

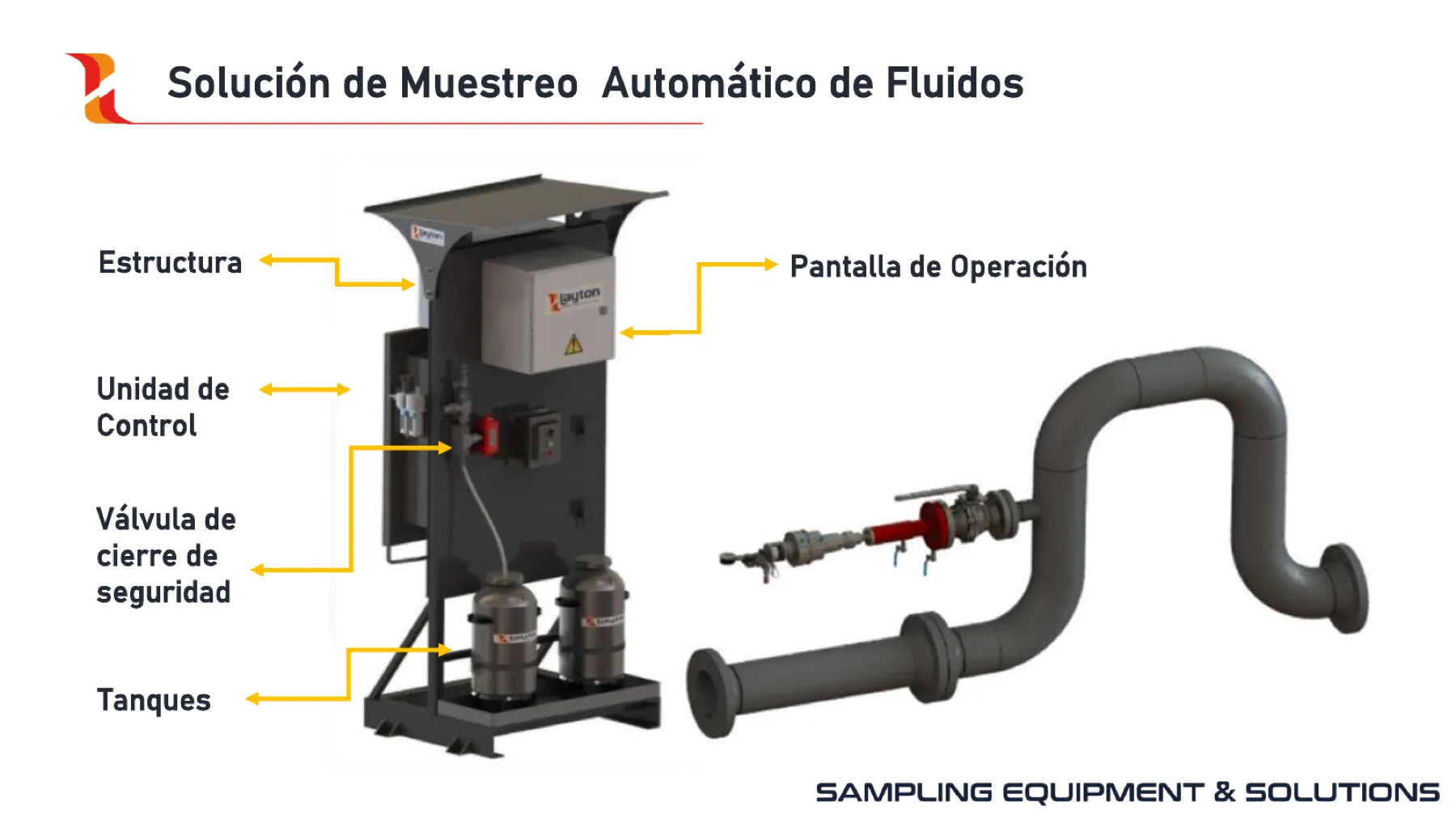

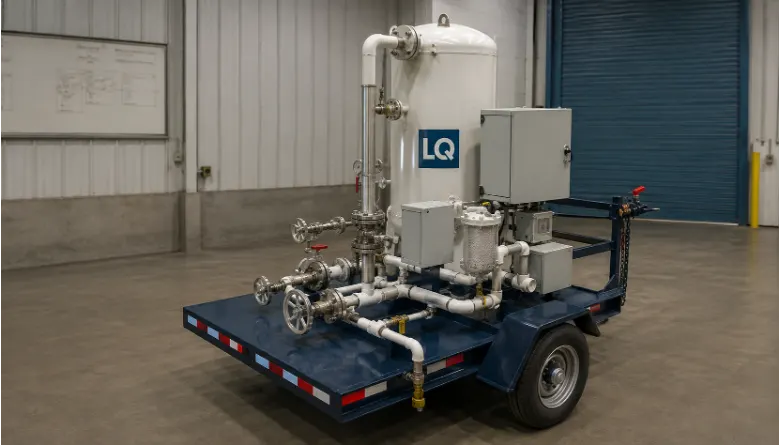

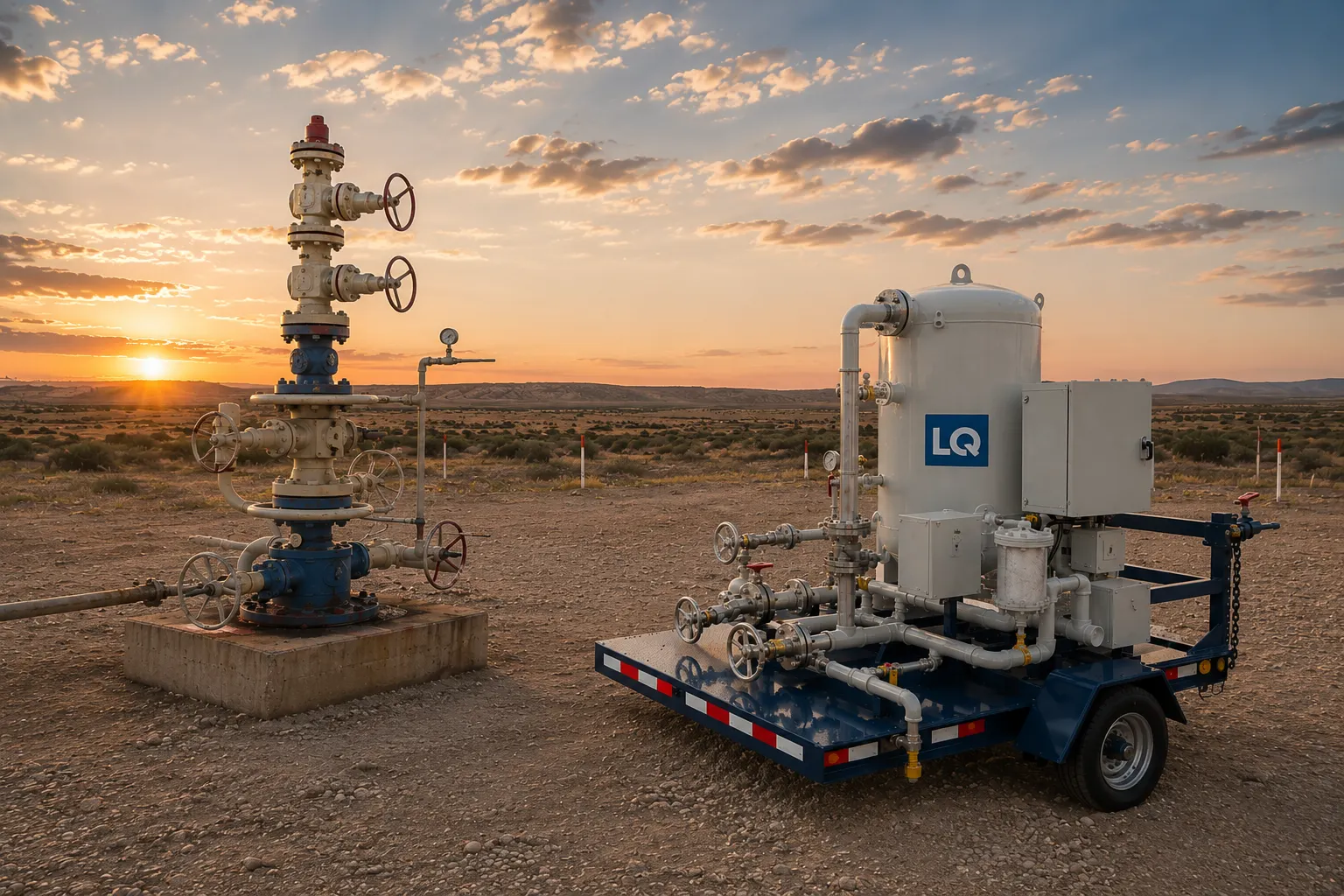

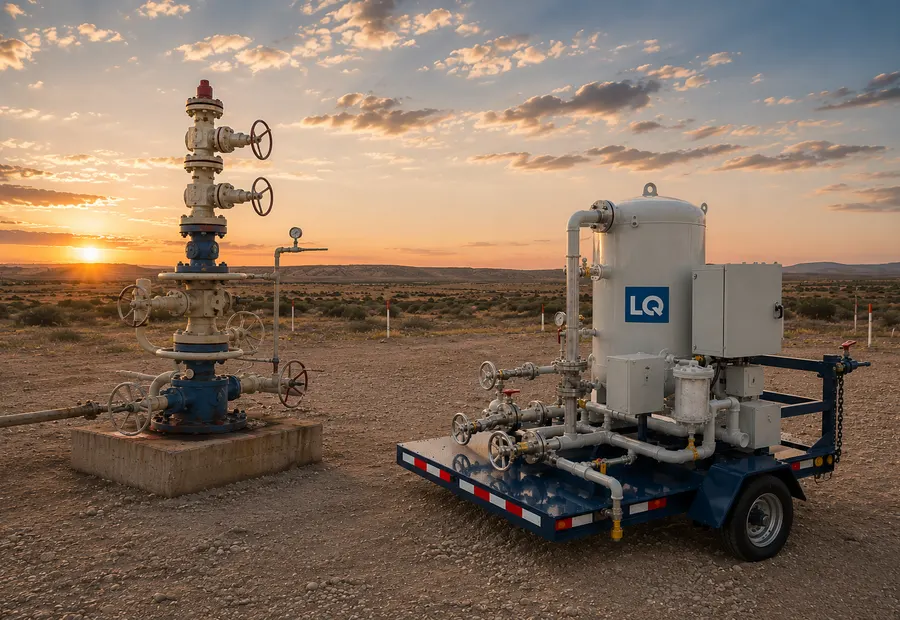

WELLHEAD AUTOSAMPLER
Continuidad para conocer el pozo, no solo una fotografía del momento.

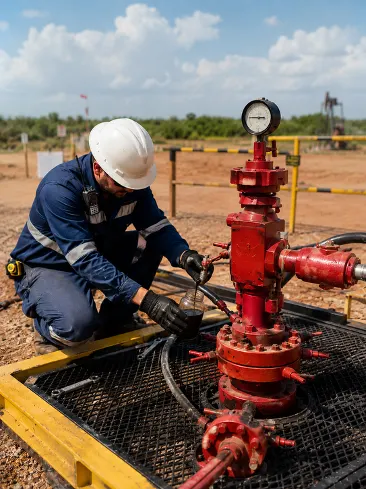

En cabeza de pozo, la homogeneidad, la arena, el gas, el H₂S y el CO₂, las conexiones disponibles y la energía o aire de instrumentación condicionan el resultado. La arquitectura de muestreo automático integra sonda, control local, sistema hidráulico y tanques de recolección para capturar mejor la variación del BSW y de la producción.
BSWSeguimiento continuo
PLC / RTUControl local
SolarOpción de alimentación
¿Necesita una muestra que realmente represente su proceso?
