01PD
Tipo PD · Paddle
Placa con mango para medición estándar de flujo.
LARQUIN / DP FLOW
Placas de Orificio y Soluciones en Bridas
Serie PC86 / PC96 / BR76 / PC102
Dispositivos de precisión diseñados para la medición y restricción de flujo en sistemas de transporte de fluidos.
Explorar solución ↓Exactitud · Durabilidad · Seguridad

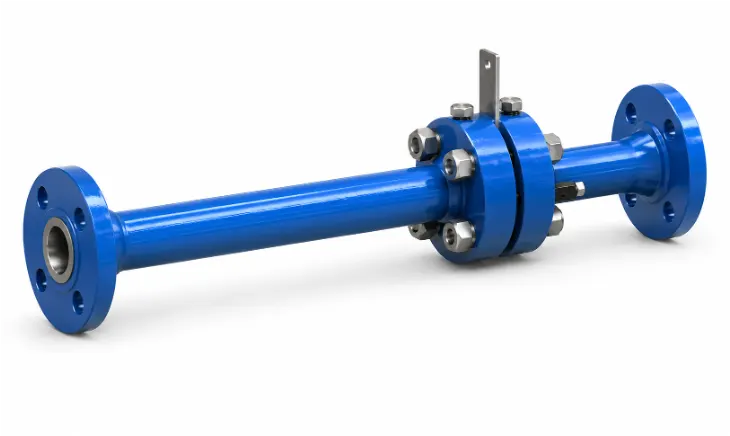

ORIFICE RUN / PRECISION FLOW
DP FLOW SYSTEM
Respaldo y confianzaServicio homologado por ECOPETROL
INGENIERÍA Y CALIDAD
Medición estable para procesos que no pueden detenerse.
Cada placa y brida de LARQUIN es fabricada bajo altos estándares internacionales, con un acabado superficial de hasta 30 micro-pulgadas de rugosidad y una planitud dentro de 0.010 pulgadas por pulgada de altura de dique.
Diseñamos cada solución para integrarse a la operación real: geometría controlada, materiales confiables y una lectura de flujo repetible en condiciones exigentes.
A.G.A. Report No. 3API Chapter 14.3ISO 5167ASME B16.36 / B16.5
01 / CONTROL GEOMÉTRICO
CONFIGURACIONES DE MEDICIÓN
Tipos de Placas de Orificio
Selecciona la geometría adecuada para el comportamiento del fluido, el rango de operación y el objetivo de medición.
02O
Tipo O · Disco universal
Disco de orificio para aplicaciones convencionales.

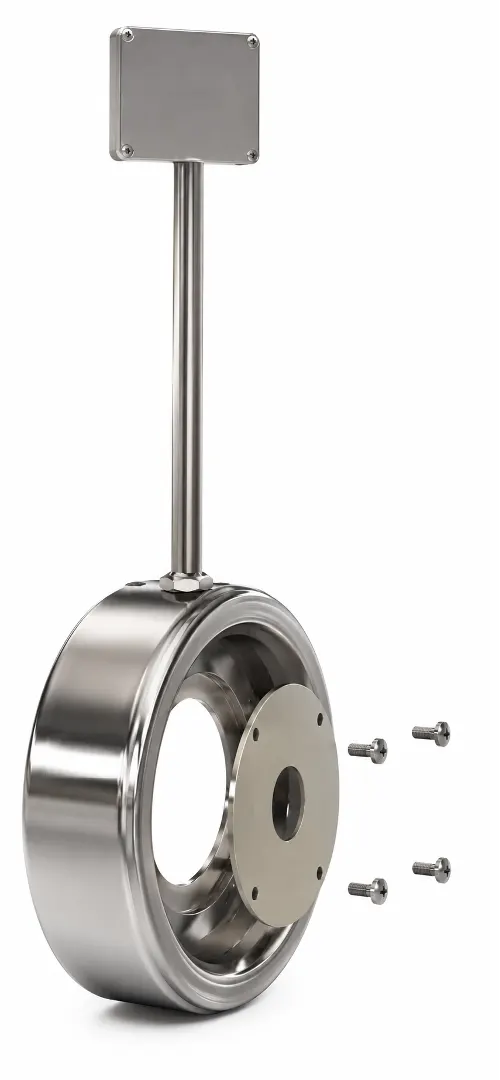

03PH
Tipo PH · 2 piezas
Placa de orificio y soporte RTJ independientes.
04T
Tipo T · RTJ integral
Platina de orificio integral RTJ para conexión con junta de anillo.
INTEGRACIÓN MECÁNICA
Tipos de Uniones de Brida
Disponibles en múltiples configuraciones para adaptarse a cualquier instalación y condición de proceso.
01WK

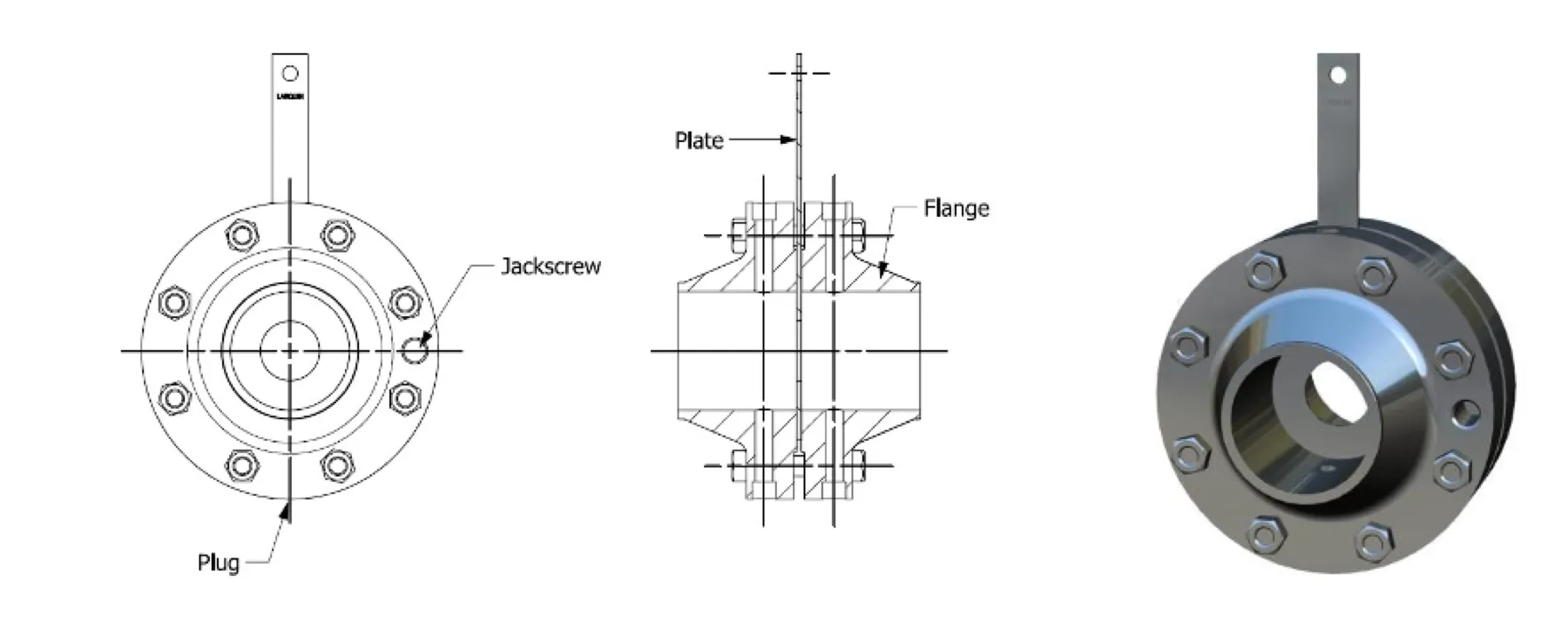

WK Raised Face / Weld Neck
Cara realzada con cuello soldable.
02TD

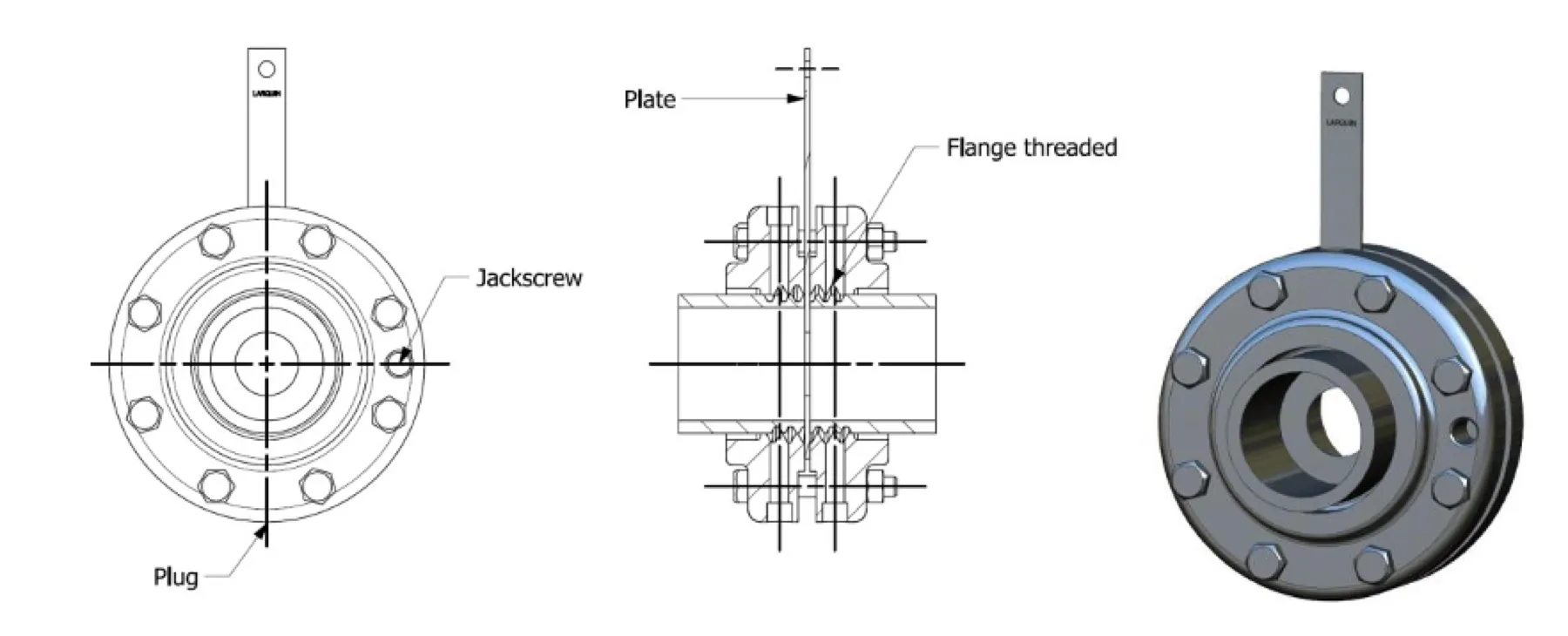

TD Raised Face / Threaded
Cara realzada con conexión roscada.
03SN

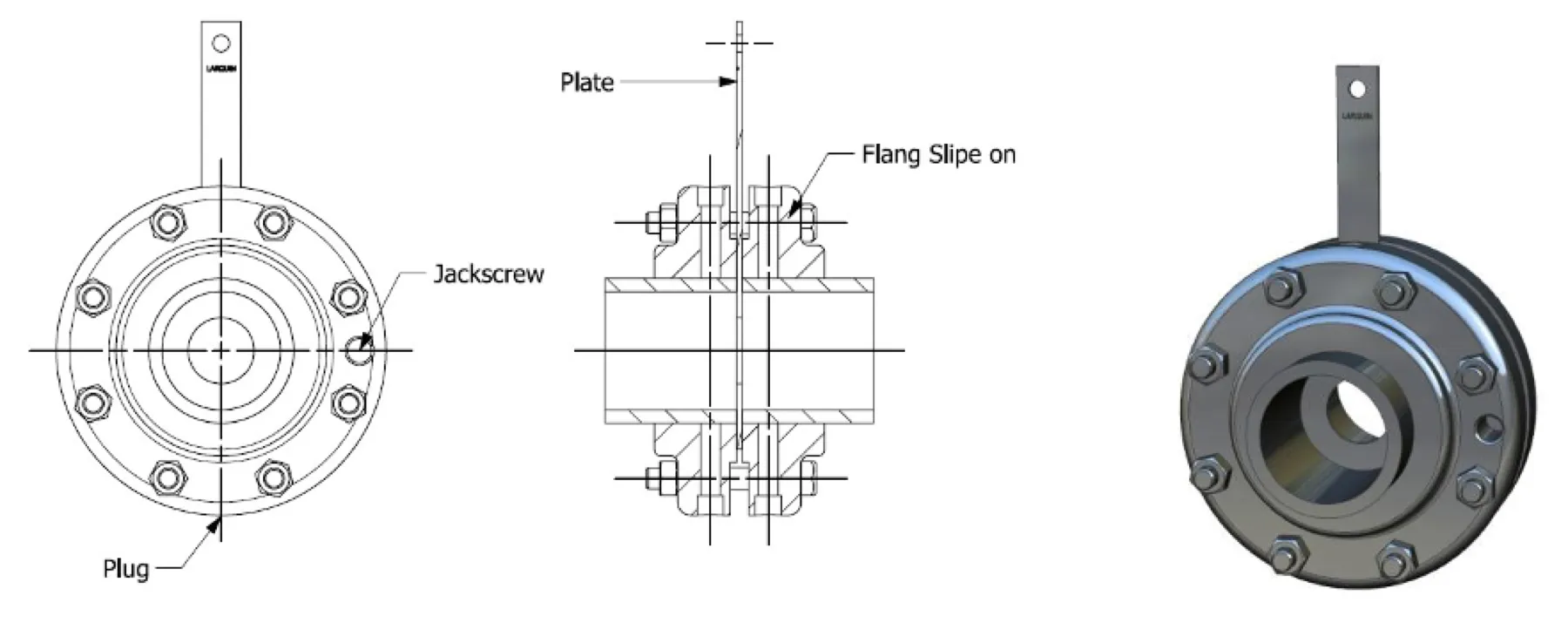

SN Raised Face / Slip-On
Cara realzada con unión deslizante.
04RJ

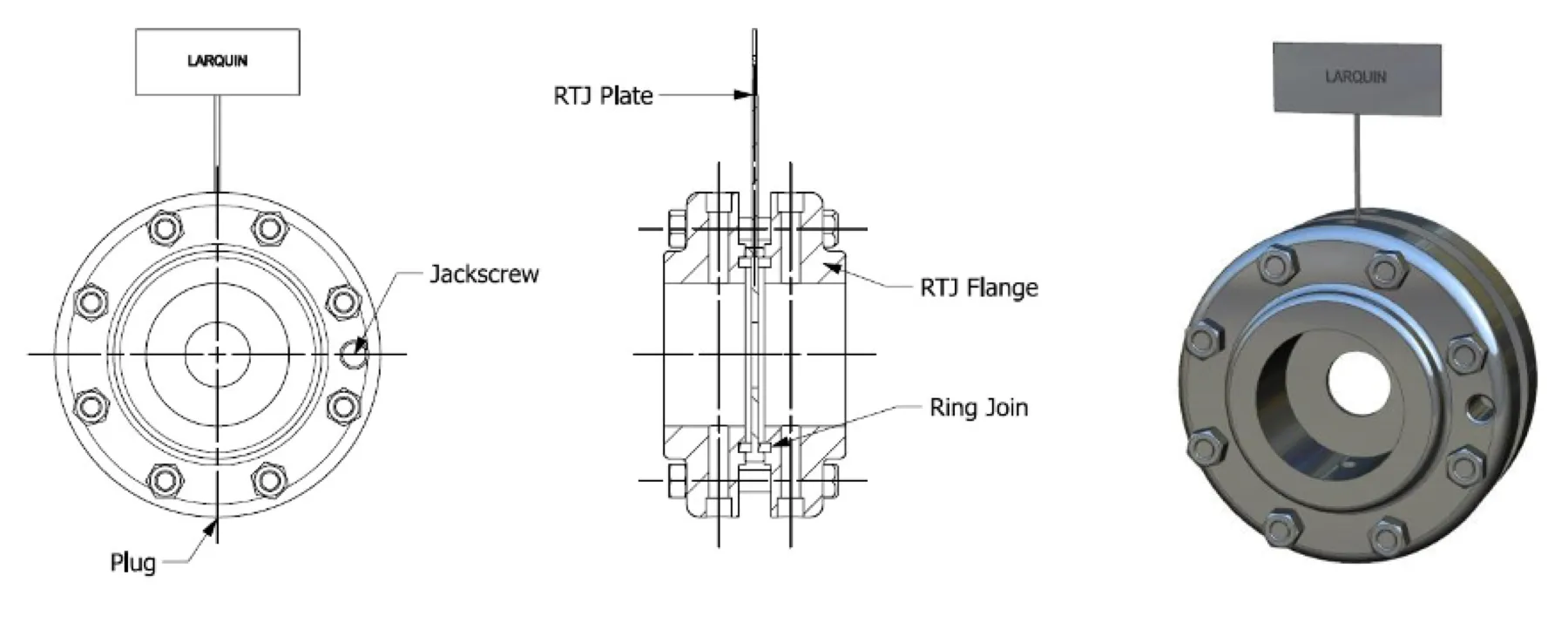

RJ Ring Joint / Weld Neck
Junta de anillo con cuello soldable.

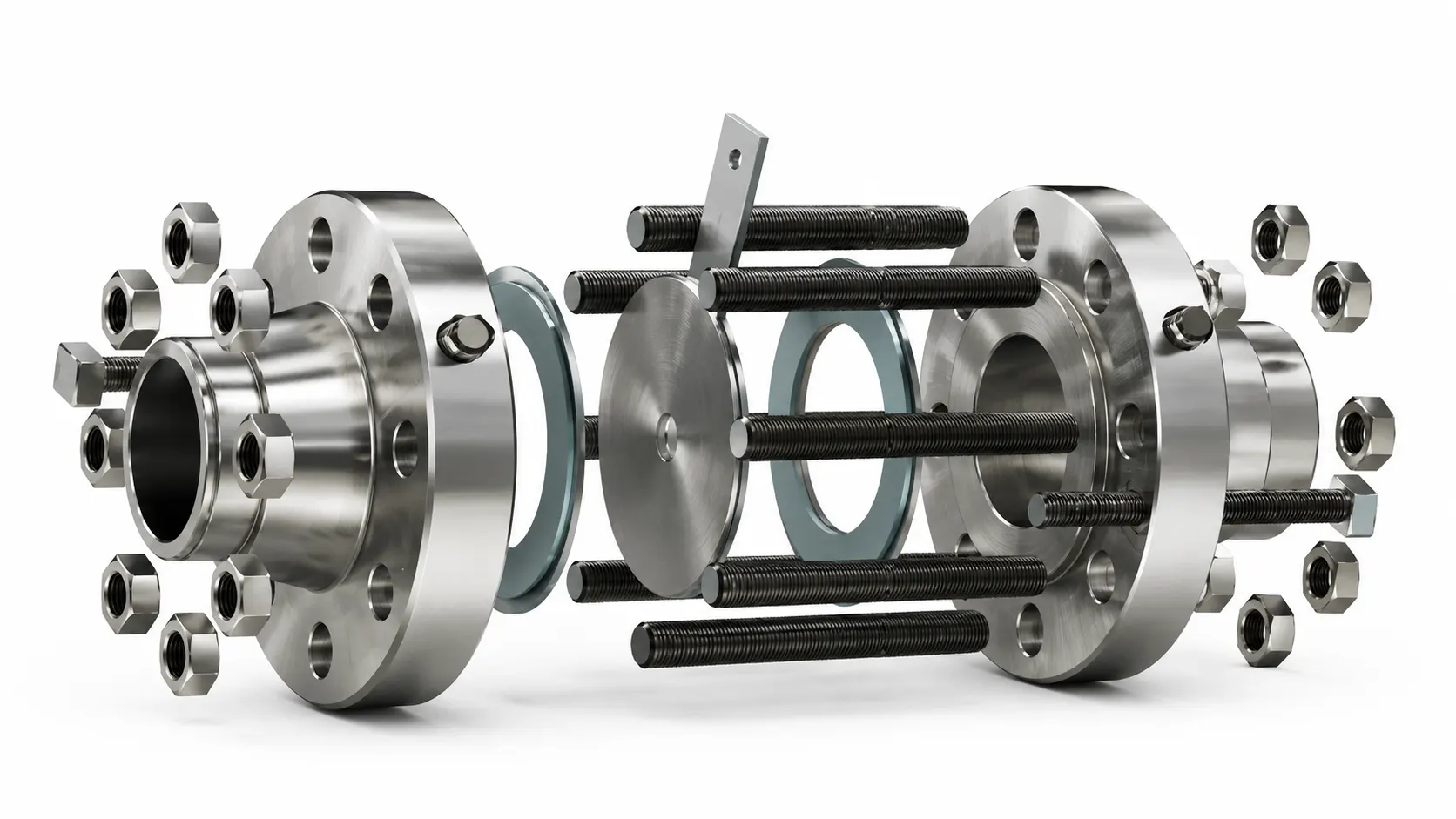

DE LA PIEZA AL SISTEMA
Ensamble y Componentes
Una solución completa para integrar medición, conexiones e instrumentación en un solo conjunto.
PC102 / BR76
Todo lo necesario para una integración precisa.
Las series PC102 y BR76 incluyen los elementos necesarios para una instalación ordenada y confiable.
- Placas de orificio y discos de medición.
- Conexiones RTD, pernos y juegos de aislamiento.
- Configuración preparada para instrumentación de proceso.
3D CAD / PC102 + BR76
↔ Arrastra para rotar · rueda para acercar

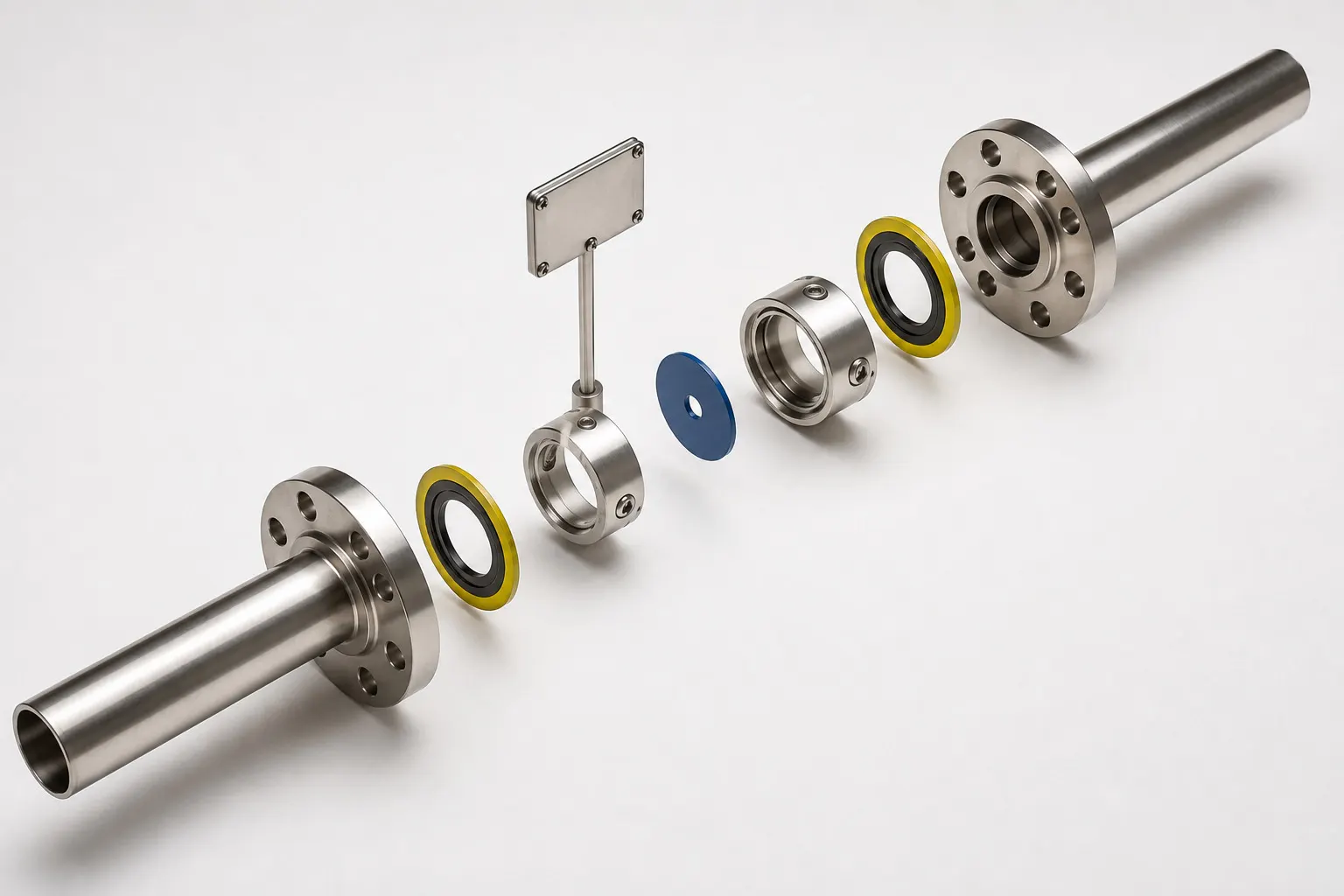

REFERENCIA DE COMPONENTES

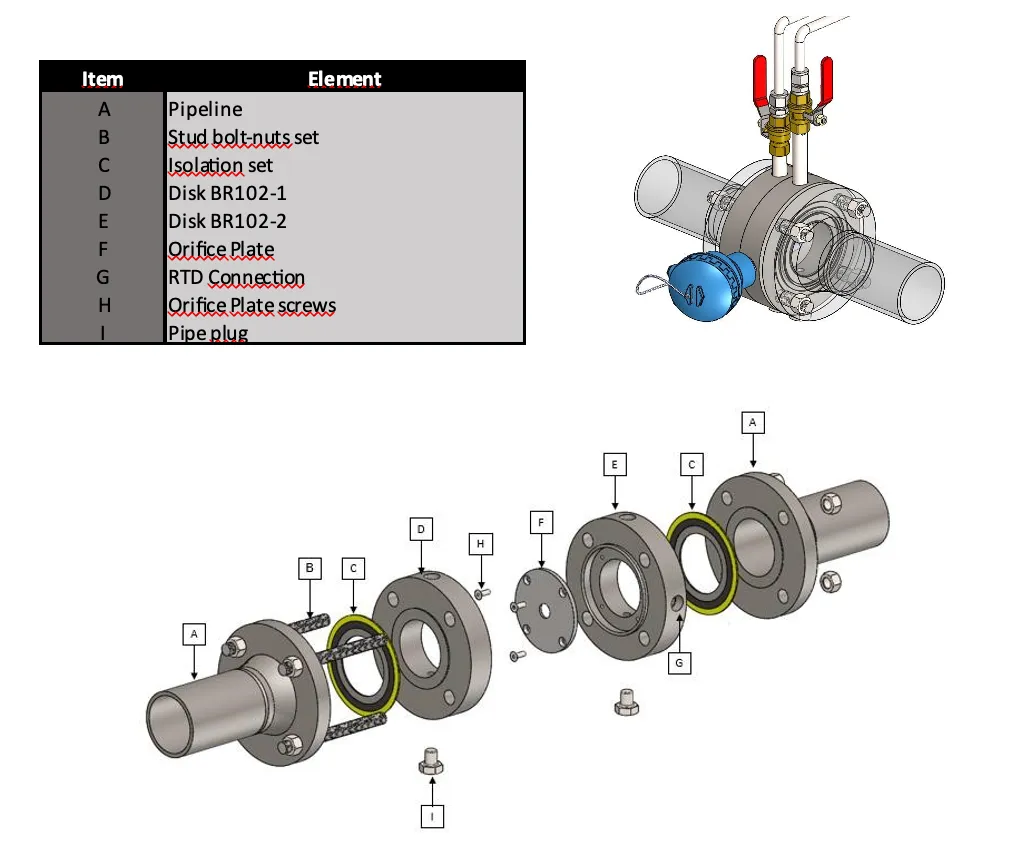

Brida y Disco
Serie PC102

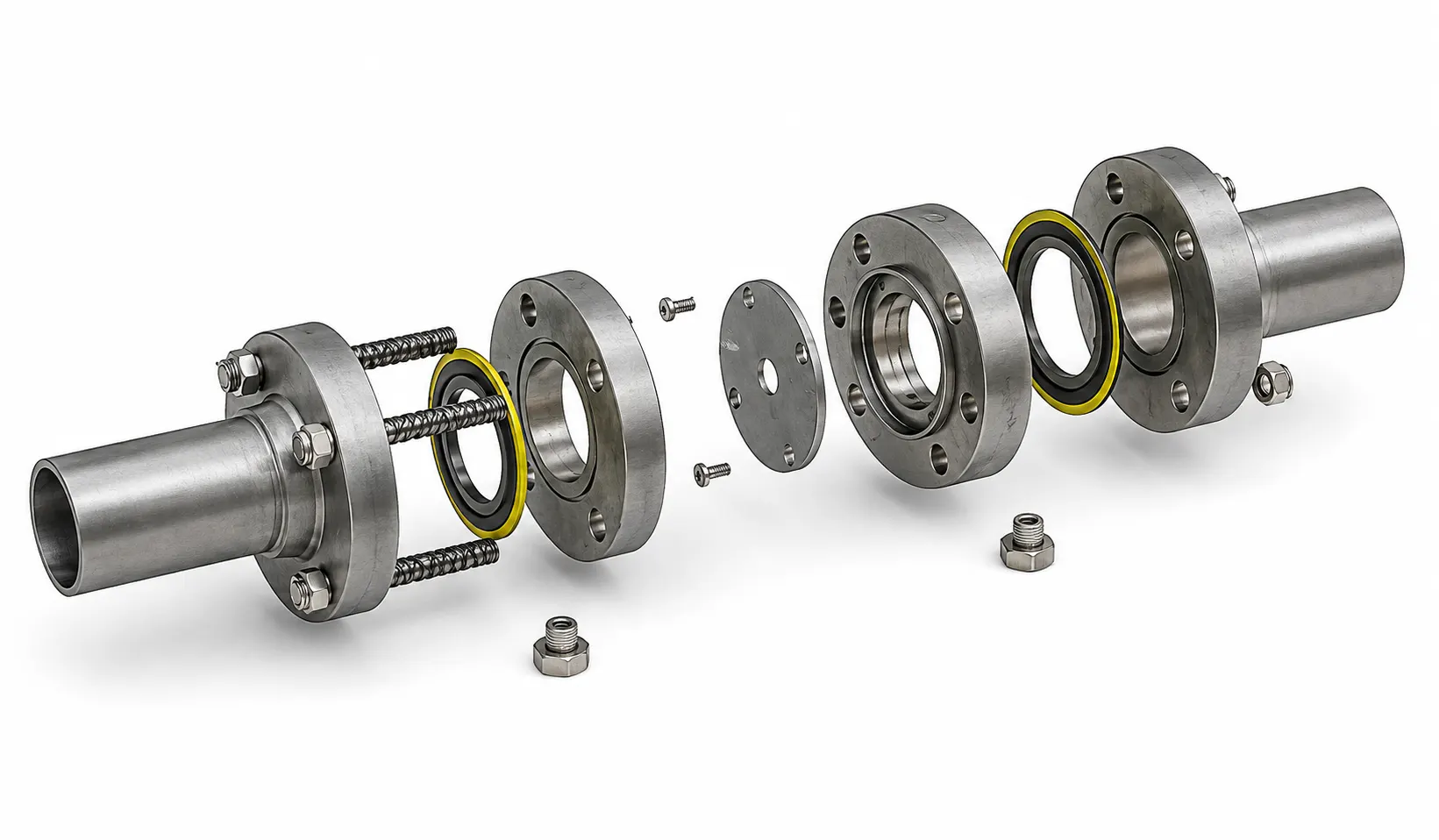

Despiece de referencia para identificar la tubería, pernos, aislamiento, discos de medición, placa de orificio, conexiones RTD, tornillería y tapones del conjunto.

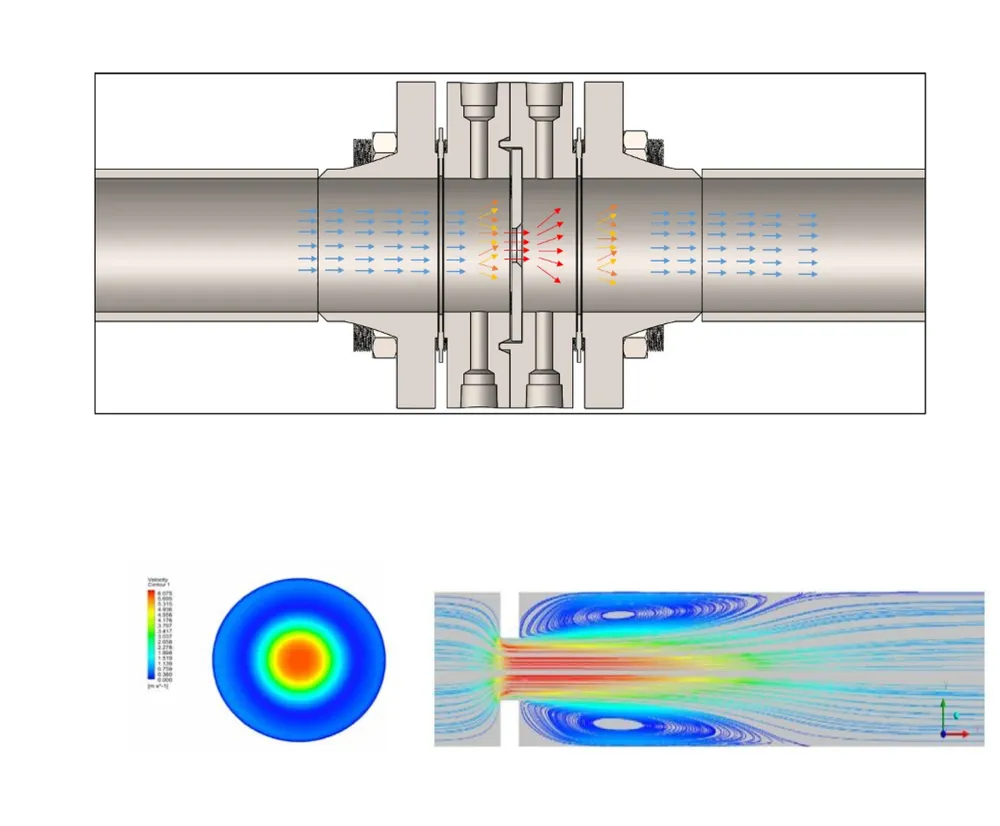

SIMULACIÓN CFD
Entender el flujo antes de ponerlo en marcha.
Simulación del comportamiento de turbulencia y perturbaciones aguas arriba para respaldar decisiones de diseño.
NORMAS DE INSTALACIÓN
La precisión también depende del montaje.
Las recomendaciones de montaje se basan en API MPMS Chapter 14.3.2 y AGA Report No. 3, asegurando mediciones confiables con o sin acondicionadores de flujo.
01
Verifica tramos rectos y condiciones de entrada.
02
Instala bridas, juntas y pernos con la orientación correcta.
03
Confirma la lectura y deja el sistema listo para operación.
¿Necesita una solución de medición de caudal para su proceso?
Contáctenos
